拉力试验机的拉伸试验中的试样应该使用什么形状
发布日期:2023/04/25
字号

我们的研发实验室或质量实验室每天都要进行多种多样的测试试验,那么在拉力试验机的拉伸试验中的试样应该使用什么形状?

试样的形状通常由所使用的标准或规范定义,例如 ASTM E8 或 D638。有些材料是需要加工制样的,如压制坯、铸锭、无恒定截面的产品;也有不需要加工制样的,如有恒定横截面的型材;

试样的形状很重要,一般拉伸试样由夹持端、过渡段和平行段构成。

夹持端:即试样两端较粗部分,其形状和尺寸必须与试验机夹头的钳口相匹配,常用的是圆形单肩式和矩形夹具。

过渡段:常采用圆弧形状,使夹持段与平行段光滑连接,以消除应力集中。

平行段:必须保持光滑均匀以确保表面的单向应力状态,其有效工作部分Lo称为原始标距,do、So分别代表标距部分的直径和面积,Lc为平行部分长度。

下面以某客户的橡胶材料为例:

设备信息:

设备品牌: INSTRON(英斯特朗)

设备型号: 3365/34TM-5,配置视频引伸计、气动夹具

软件版本:Bluehill Universal

橡胶弹性体试样材料:

试样形状: GB/T 528-20091型,GB/T529-2008 直角型

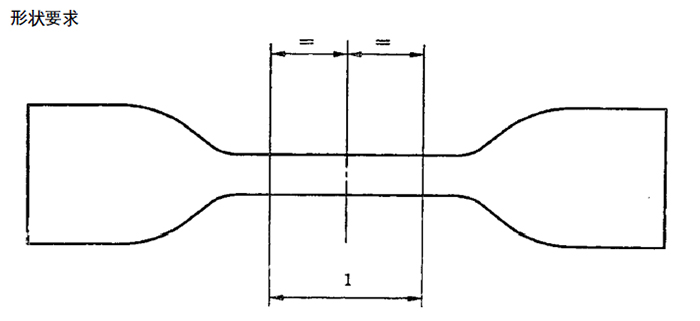

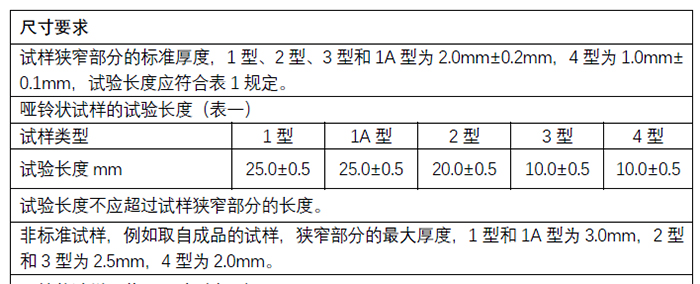

1、GB/T 528-20091型

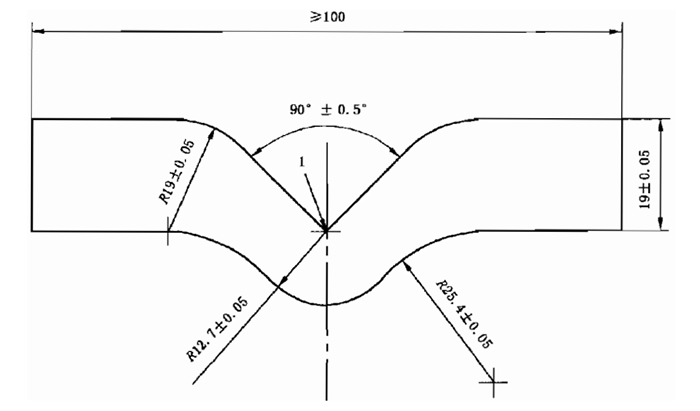

2、GB/T529-2008 直角型
